ADataMatrix10 x 10jest najmniejszym symbolem ECC 200 DataMatrix, składającym się z siatki 10 x 10 używanej do kodowania bardzo małych ilości danych.

Ze względu na swój minimalny ślad - często około 1 mm - DataMatrix10 x 10jest szeroko stosowany w takich branżach jak lotnictwo, elektronika i urządzenia medyczne, gdzie przestrzeń oznaczania jest bardzo ograniczona.

Jednak ten kompaktowy rozmiar ma surowe ograniczenia. Matryca danych10 x 10może przechowywać tylko kilka znaków i wymaga precyzyjnej kontroli warunków oznakowania i skanowania.

Ten przewodnik wyjaśnia jego wielkość, ograniczenia pojemności i kiedy jest to właściwy wybór w zastosowaniach w świecie rzeczywistym.

Czym jest DataMatrix 10 x 10? (Definicja i praktyczne znaczenie)

Matryca danych10 x 10jest kodem kreskowym 2D składającym się z10 wierszy x 10 kolumn (100 modułów)zgodnie z normą ECC 200.

Chociaż składa się z 100 modułów, znaczna część tej przestrzeni jest zarezerwowana na wzory strukturalne i poprawę błędów. Pozostawia to tylko minimalny obszar dla rzeczywistych danych, co zasadniczo określa, jak symbol jest używany w praktyce.

Innymi słowy, to10 x 10format istnieje nie dla elastyczności, ale dlaekstremalne ograniczenia przestrzeni.

Limity pojemności DataMatrix 10 x 10 (co można faktycznie zakodować)

Jedynym najważniejszym ograniczeniem jest pojemność danych - i to jest miejsce, w którym wiele implementacji się nie udaje.

Chociaż symbol zawiera 100 modułów, tylko niewielka część jest dostępna dla rzeczywistych danych. Reszta jest zarezerwowana dla:

• Wzór Finder (granica w kształcie litery L)

• Wzór czasu

Korygacja błędu (Reed-Solomon, około 25%)

W rezultacie użyteczne obciążenie jest bardzo ograniczone.

Praktyczne limity wydajności:

Zgodnie ze specyfikacją ECC 200 maksymalna pojemność10 x 10DataMatrix jest:

•Liczba: 6 cyfr

•Alfanumerowy: 3 znaki

•Binarny: 1 bajt

Kluczowy wgląd:

A10 x 10DataMatrix nie jest "mały, ale elastyczny".ściśle ograniczoneNawet jeden dodatkowy znak zmusi symbol do rozszerzenia się.

Na przykład próba zakodowania "1234567" automatycznie wygenerujeSymbol 12 x 12nie10 x 10.

Fizyczny rozmiar DataMatrix 10 x 10 (rozmiar modułu i strefa cicha)

Po zdefiniowaniu danych następnym ograniczeniem jest rozmiar fizyczny.

Wymiary końcowe zależą odWymiar X (rozmiar modułu). W precyzyjnych systemach oznaczania może to wynosić nawet 0,1 mm.

Typowe wymiary fizyczne:

•Rozmiar matrycy:określony przez rozmiar modułu (wymiar X), nie stały

•Strefa spokojna:co najmniej 1 szerokość modułu po każdej stronie

•Całkowita wymagana przestrzeń:zależy od rozmiaru modułu i obejmuje strefę cichą

Na przykład, przy rozmiarze modułu 0,25 mm, a10 x 10DataMatrix ma rozmiar około 2,5 mm x 2,5 mm (z wyłączeniem strefy cichej) i większy, gdy jest włączona strefa cicha.

Wiele awarii oznakowania nie jest spowodowanych błędami kodowania, ale niewystarczającą strefą cichą lub słabym kontrastem wokół symbolu.

Porównanie rozmiarów DataMatrix (10 x 10 vs większe symbole)

Aby zdecydować czy10 x 10jest odpowiedni, pomaga porównać go z kolejnymi poziomami rozmiarów.

Praktyczna zasada:Jeśli Twoje dane są nawet nieco złożone, 10 x 10 zazwyczaj nie jest właściwym wyborem.

Kiedy używać DataMatrix 10 x 10 (prawdziwe zastosowania przemysłowe)

Ze względu na swoje ograniczenia, ten symbol jest używany tylko w bardzo konkretnych scenariuszach.

1. PCB i mikroelektronika

W produkcji PCB dostępna przestrzeń oznaczania jest bardzo ograniczona.Aby dopasować się do a10 x 10symbol, często producencikompresji formatów danych (np. kodowanie bazowe-36).

2. Narzędzia medyczne i implanty

Narzędzia chirurgiczne muszą przetrwać powtarzające się cykle sterylizacji.Etykiety szybko się degradują, więc wymagane jest trwałe oznakowanie.

A10 x 10DataMatrix umożliwia śledznośćbez wpływu na użyteczność lub integralność strukturalną.

3. Komponenty lotnicze i precyzyjne

W lotnictwie nawet małe części muszą być śledzalne.Oznaczanie nie może jednak osłabiać składnika.

Tworzy to idealne zastosowanie dla bardzo małych symbolów.

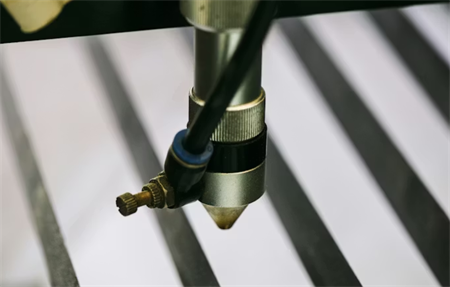

Bezpośrednie oznakowanie części (DPM): Dlaczego używane jest 10 x 10

W większości rzeczywistych przypadków DataMatrix10 x 10jest używany wBezpośrednie oznakowanie części (DPM).

Zamiast drukowania etykiet, kod jest bezpośrednio stosowany za pomocą:

• Oznaczanie laserowe

• Peening punktowy

• Etrowanie chemiczne

Zaletą jest trwałość.Kompromisem jest to, żeCzytalność staje się o wiele trudniejsza do kontrolowania.

Wyzwania czytelności (i jak je rozwiązać)

Na tej skali generowanie kodu nie jest trudną częścią.Czytanie jest niezawodne.

Częste problemy obejmują:

• Odbiór na powierzchniach metalowych

• Niski kontrast po oznakowaniu

• Niewystarczająca definicja modułu

Rozwiązania przemysłowe:

• Przemysłowe systemy widzenia (nie skanery konsumenckie)

•Dome oświetlenie, aby zmniejszyć odbicie

• Zoptymalizowane parametry lasera dla wysokiego kontrastu

Zazwyczaj są one weryfikowane zgodnie z normami jakości ISO DPM.

Jak poprawnie wygenerować DataMatrix 10 x 10

Aby z powodzeniem stworzyć10 x 10symbol:

1.Trzymaj dane niezwykle krótkie (zaleca się 6 cyfr lub mniej)

2.Użyj oprogramowania do kodowania zgodnego z ECC 200

3.Zweryfikuj rozmiar symbolu przed oznakowaniem

4.Czytalność testu w warunkach rzeczywistych

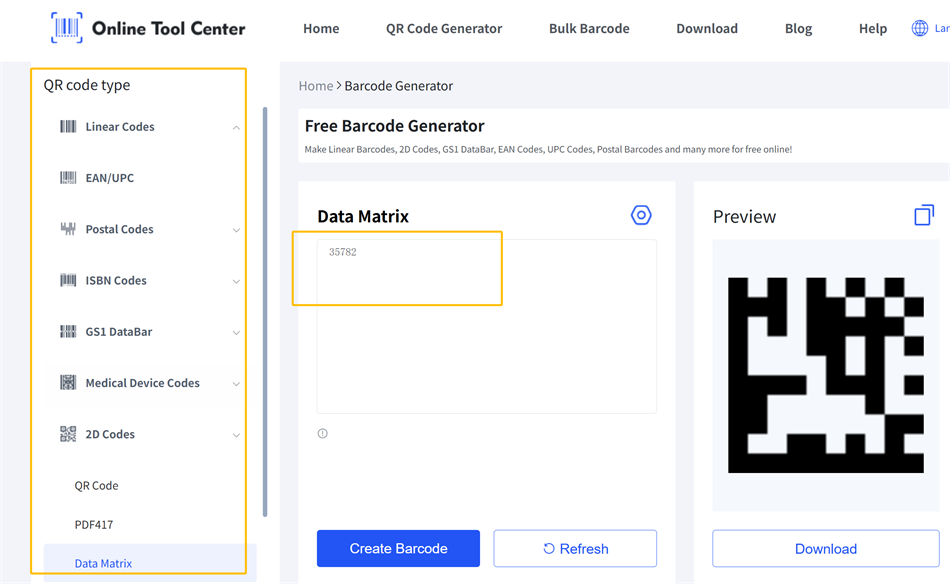

W praktyce jest wieledarmowe online generatory kodów kreskowych 2Dmoże szybko utworzyć DataMatrix 10 x 10. Proces jest zwykle prosty - po prostu wprowadź dane, a narzędzie wygeneruje symbol automatycznie.

Kluczowa zasada:Jeśli Twoje dane nie pasują naturalnie do limitu, nie zmuszaj go – zamiast tego użyj większego symbolu.

Wniosek: Kiedy 10 x 10 jest właściwym wyborem

DataMatrix10 x 10nie jest kodem kreskowym ogólnego przeznaczenia, ale rozwiązaniem dla ekstremalnych ograniczeń przestrzeni.

Prawidłowo używany umożliwia śledzność najmniejszych komponentów. Nieprawidłowo używany, często powoduje to nieczytelne kody.

Ostatecznie sukces zależy mniej od generowania symbolu, a bardziej od zaprojektowania całego procesu oznaczania i skanowania wokół jego ograniczeń.

Często zadawane pytania dotyczące DataMatrix 10 x 10

P1: Jaki jest najmniejszy rozmiar DataMatrix?

Najmniejszy powszechnie używany rozmiar ECC 200 DataMatrix to10 x 10.

Q2: Ile danych może10 x 10Sklep DataMatrix?

Maksymalnie 6 cyfr lub 3 znaki alfanumeryczne.

P3: Czy smartfony mogą skanować10 x 10Kody?

Niektóre smartfony mogą skanować kody DataMatrix, ale dla10 x 10symbole - zwłaszcza w DPM lub warunkach niskiego kontrastu - niezawodność skanowania jest często ograniczona.
